三维柔性组合工装

三维柔性组合工装

三维柔性组合工装互换性强、稳定性高、精度保证、性价比高;适用于小批量多品种多规格的工件焊接和产品的装配。
产品详情

  产品特点:互换性强、稳定性高、精度保证、性价比高;适用于小批量多品种多规格的工件焊接和产品的装配;

  产品分类:按孔系分为:Φ28和Φ16两大系列,按结构分为二维柔性组合工装和三维柔性组合工装,工装平台按材料分为钢件平台和铸铁平台以及复合板平台;

  技术参数:28系列工装平台孔距为100mm,16系列工装平台孔距为50mm,平台上均刻有相应的网格线,根据客户要求,在平台的两直角边上面可以刻画毫米标度尺;

  1. 通用2D、3D工装平台(Φ16、Φ28孔系):

  1) 工装平台的平面度:≤0.15mm/1000mm, 3D平台平面与侧面的垂直度:≤0.1mm/1000mm

  2) 工装平台材质:钢件(低合金钢Q345),进行整体阶梯式热处理,消除内应力

  3) 孔距位置公差±0.05mm以内

  4) Φ16系列孔距为50mm,Φ28系列孔距为100mm

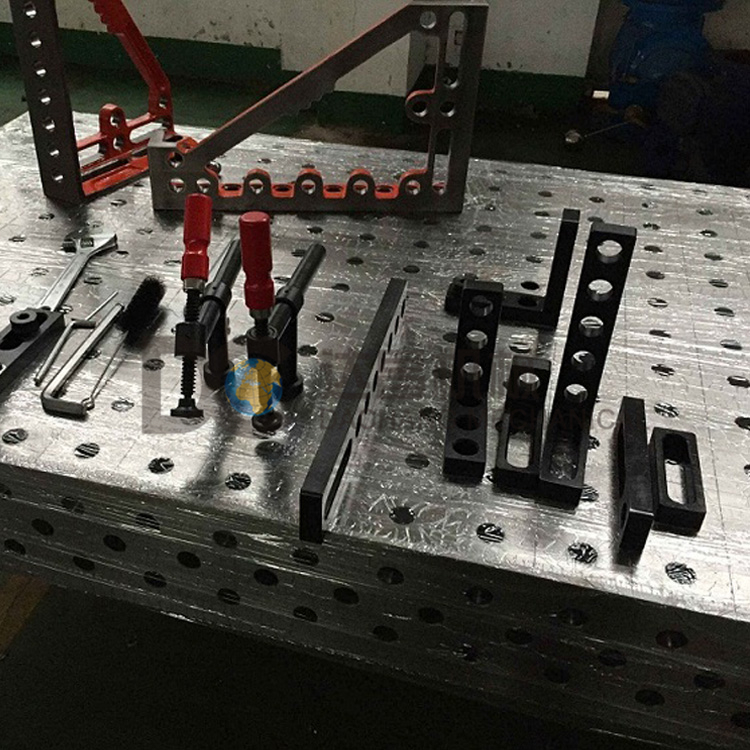

  2. 工装夹具的主要辅件:

  1) U型方箱、L型方箱:

  材质:Q345,平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

  2) 支撑角铁:

  材质:Q345或HT300,平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

  3) 定位件:材质:Q345,平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

  4) 角度器:材质:Q345,可根据刻度准确定位0至225度的任意角度,角度调节准确到0.5度

  5) 锁紧件:材质:Q345,锁紧力≥1.2T,调质处理HRC32~35°;钢珠淬火处理HRC58~62°

  6) 压紧件:材质:Q345,调质处理

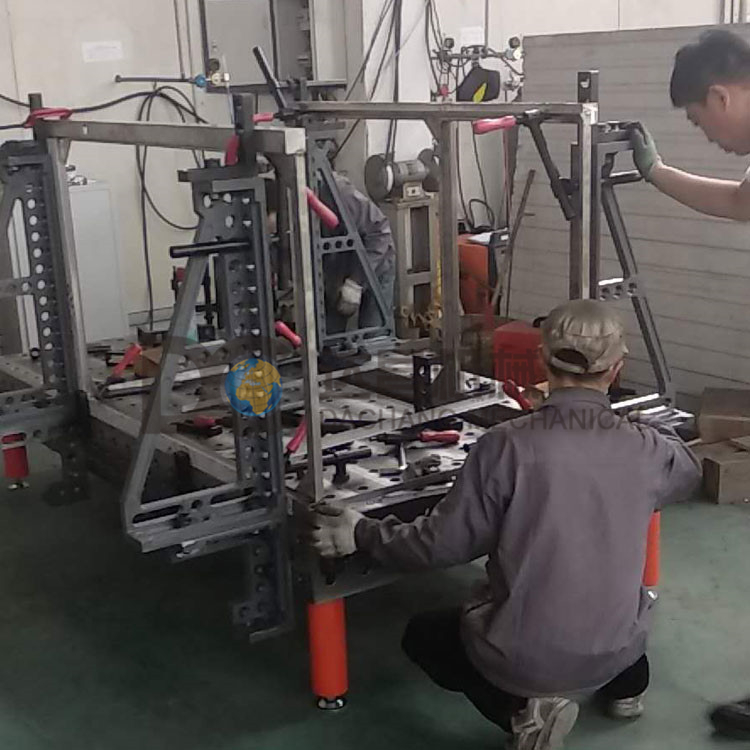

  应用行业:汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车(摩托车)制造、与焊接机器人或专用焊机配套等。
